ZSR系列中壓軟起動裝置有多種起動方式：電壓斜坡、突跳+電壓斜坡、限流、電壓斜坡+電流限流、點動等；停車凡是有：自由停車和軟停車。用戶可根據負載不同及具體使用條件選擇不同的起動和停車方式。

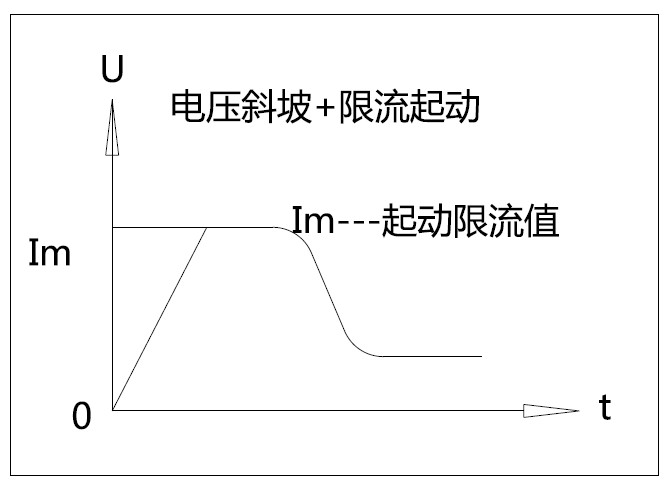

 ☆ 電壓斜坡+限流起動模式
軟起動輸出電壓以設定的初始電壓和設定的起動時間按照指數上升，同時輸出電流以一定的速率增加，直至起動完成。
|
名稱
|
范圍
|
出廠值
|
|
起始電壓
起動時間
|
10~80%Ue
0~120S
|
30%
30S
|

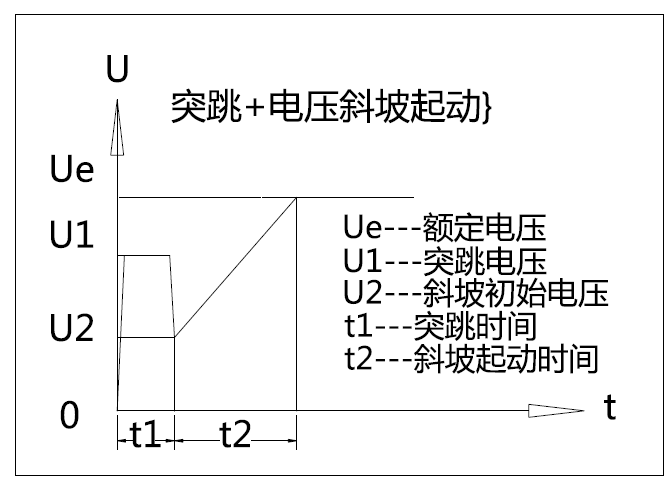

 ☆ 突跳+電壓斜坡起動模式
在起動的初始階段給負載電機大的脈沖轉矩，其幅值和維持時間由參數“突跳電壓和突跳時間”決定，而后按照電壓斜坡起動的方式起動電機。
|
名稱
|
范圍
|
出廠值
|
|
突跳電壓
突跳時間
起始電壓
起動時間
|
0~100%
0~5000mS
10~80%
Ue0~120S
|
0%
0
30%
30S
|

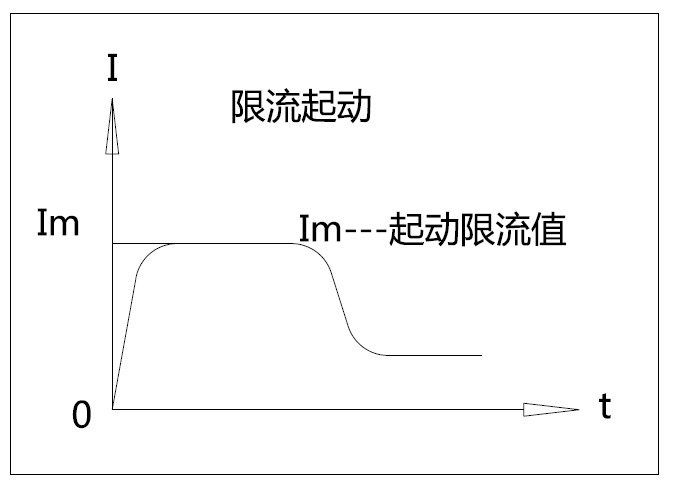

 ☆ 限流起動模式
軟起動得到起動指令后，輸出電壓迅速增加，直至輸出電流達到設定電流限幅值Im，輸出電流不再增大，電動機運行加速一段時間后電流開始下降，輸出電壓迅速增加，直至全壓輸出，起動過程完成。
|
名稱
|
范圍
|
出廠值
|
|
限流倍數
|
100~400%Ie
|
300%
|

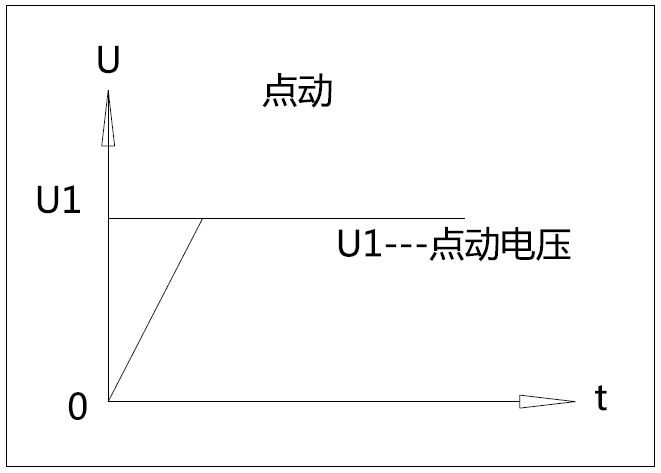

☆ 點動模式
在該模式下，軟起動輸出電壓迅速增加至點動電壓U1并保持不限，該功能適應于設備調試下判斷電機轉向或負載的定位等
|
名稱
|
范圍
|
出廠值
|
|
點動電壓
|
5~100%Ue
|
30%
|

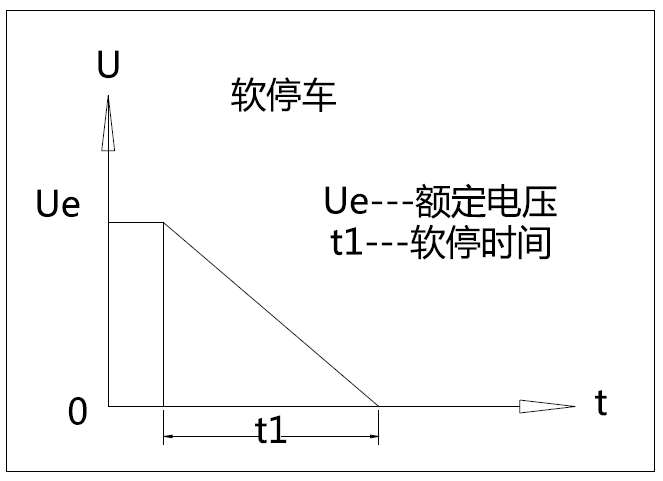

☆ 軟停車模式
當軟停車時間設定不為零時，在全壓狀態下停車則為軟停車，在該方式下停車，軟啟動器首先斷開旁路接觸器，軟起動器的輸出電壓在設定的軟停車時間內逐漸降低直到電機停車
|
名稱
|
范圍
|
出廠值
|
|
軟停時間
|
0~100s
|
1s
|
|
