隨著交流變頻技術的成熟，改造了傳統的供水設備，實現水泵電機無級調速，變頻恒壓供水系統依據用水量的變化自動調節系統的運行參數，在用水量發生變化時保持水壓恒定以滿足用水要求。不論是設備的投資、運行的經濟性，還是系統的穩定性、可靠性、自動化程度等方面都具有無法比擬的優勢，而且具有顯著的節能效果，是最先進、合理的節能型供水系統。

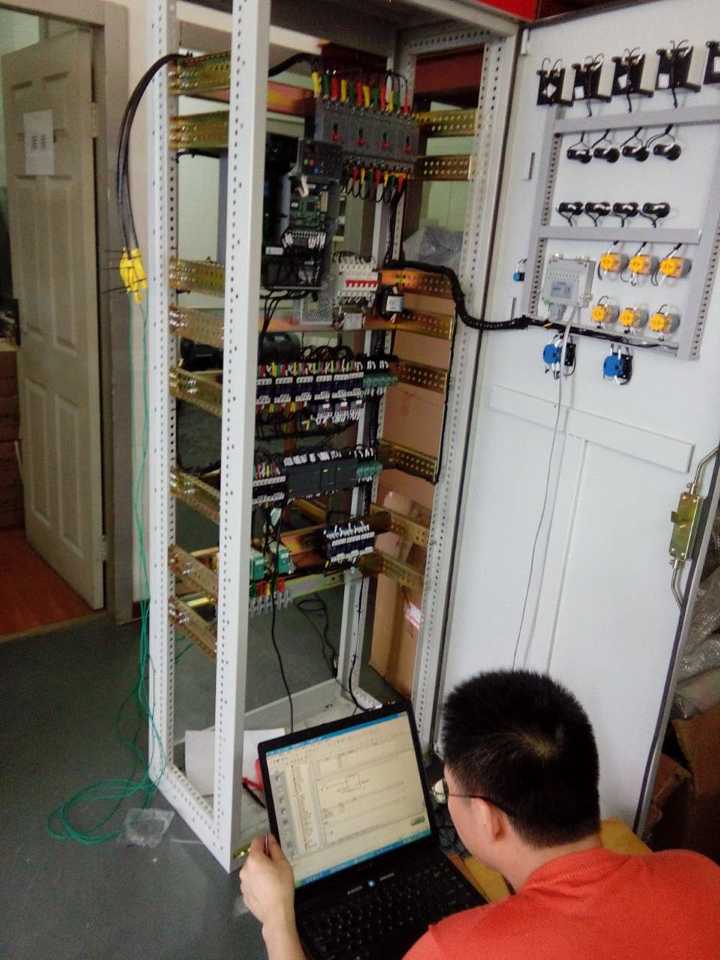

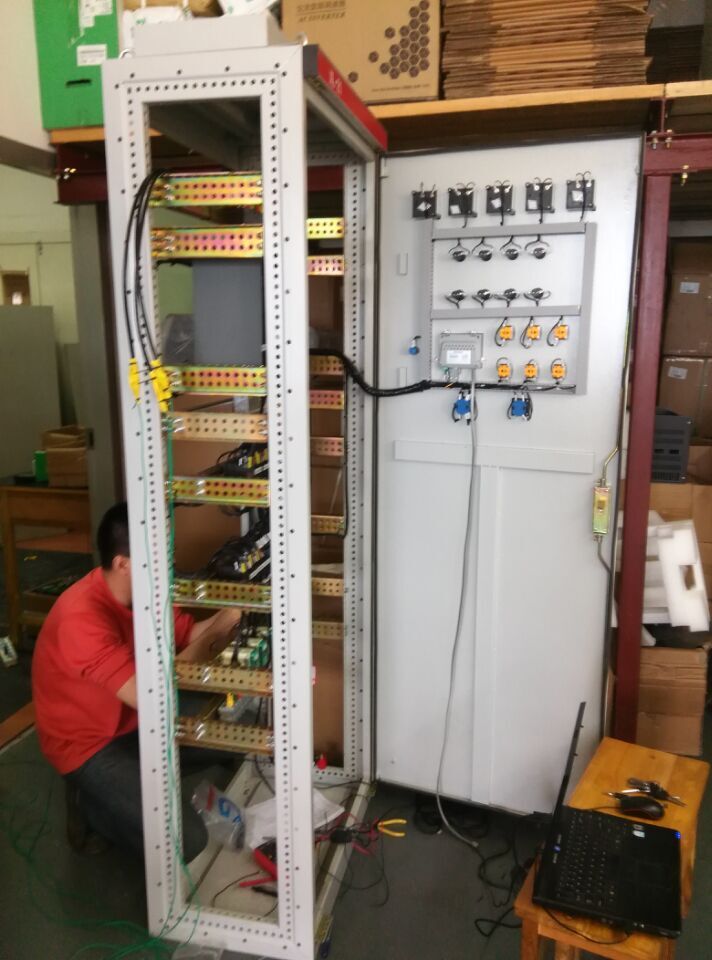

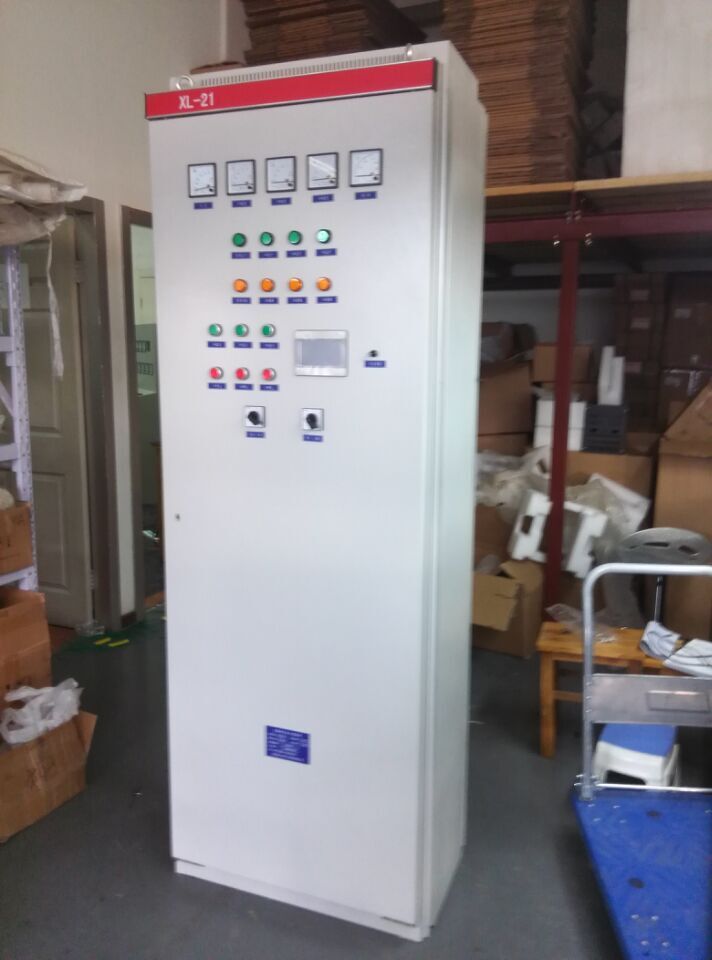

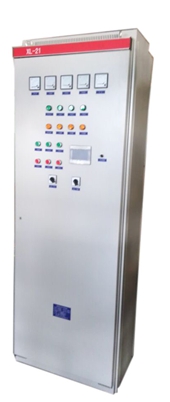

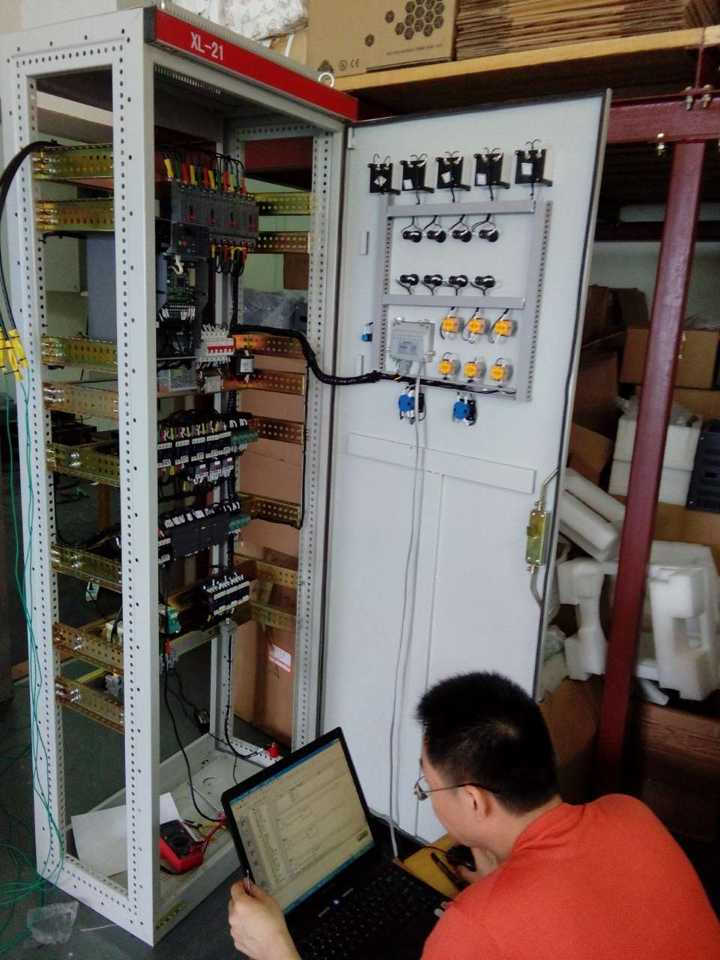

     西安西為電氣科技有限公司結合數年的變頻供水實際經驗，配置了一整套的變頻恒壓供水方案，主要采用變頻器和軟起動器為主要控制設備，并配以恒壓供水控制器，壓力傳感器，完成恒壓供水控制。該套“PLC變頻恒壓供水一拖三”在西安龍門補習學校運行良好，得到用戶的贊譽。

一、用戶要求：

1、手動與自動

1）手動狀態：

      第一臺泵變頻，第二臺、第三臺可工頻起動，第二臺變頻，第一臺、第二臺可工頻起動，第三臺變頻，第二臺、第一臺可工頻起動。

2）自動狀態：

    a、當管道壓力低于預設壓力時，起動變頻，當變頻頻率達到50Hz，20秒后管道壓力仍小于預設壓力，第二臺工頻起動，繼續20秒后，管道壓力繼續小于預設壓力時，第三臺泵工頻起動。

     b、當管道壓力大于預設壓力，變頻器頻率下降，當頻率小于5Hz時，停止第二臺泵，當管道壓力還小于預設壓力時，第一臺泵運行，當頻率小于5Hz時，停止第三臺泵。

二、PLC變頻恒壓供水一拖三恒壓供水原理

   在管網的主管出口處安裝壓力變送器，變送器將主管出口處壓力變換為4~20mA直流信號，作為調控參數送入PID調節器，與設定壓力信號比較，其差值由調節器作PID運算，輸出信號送給變頻器，控制調整變頻器的輸出頻率，從而控制電機轉速，改變泵的排水量，維持主管出口壓力穩定在設定的壓力值上，實現了主管出口壓力平穩供水——恒壓供水。

三、系統性能及特點

1. 自動化程度高，具有手動、自動操作功能，控制靈活；

2. 智能化控制，可在線修改相關參數（如壓力設定值、壓力上下限、PID值等）；

3. 動態響應快、穩態性能高

4. 系統指示設定壓力值、實際壓力值，恒壓精度高，切換過程中壓力波動小，恢復時間短，節能效果明顯；

5. 系統具有完善的電氣安全保護功能，對過流、過壓、過載、缺水等故障均能報警并保護；

6. 系統功能齊全，運行可靠，操作簡便，維護工作量極少。
