1、KSR系列軟啟動器概述：
KSR系列軟起動器是采用電力電子技術、微處理器技術及現代控制理論設計生產的具有當今國際先進水平的心形啟動設備。該系列產品能有效的限制異步電動機起動時的起動電流，是傳統的星/三角轉換、自耦降壓、磁控降壓等降壓起動設備的理想換代產品。
2、軟啟動器基本參數
常用啟動方式：1）電壓斜坡起動模式適用于大慣性負載，或?qū)ζ饎?dòng)電流要求不嚴，而對起動平穩性較高的場合，這種起動方式，可大大降低了起動沖擊及機械應力。

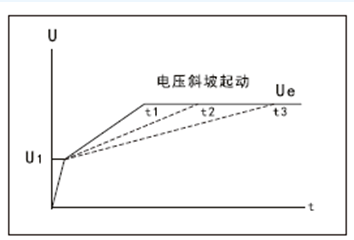

 如圖1所示。
U1為起動時軟起動器輸出的初始電壓值，當電機起動時，軟起動器的輸出電壓迅速上升到U1，然后按所設定的時間t逐漸上升，電機隨著電壓的上升不斷加速，當電壓達到進線電壓Ue時，電機達到額定轉速，起動過程完成。初始電壓U1和起動時間t均可根據負載情況進行設定，U1的設定范圍為（5~75）%Ue，t的設定范圍為1~120秒。

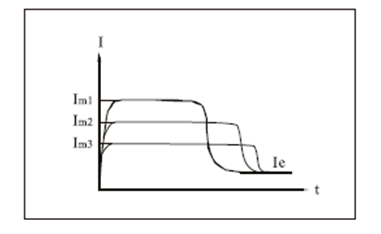

2）限流啟動：當電機起動時，其輸出電壓值迅速增加，直到輸出電流達到設定的電流現幅值Im,如圖2所示。并保持輸出電流不大于該值，電壓逐漸升高，使電動機逐漸加速，當電動機接近額定轉速時，輸出電流迅速下降額定流Ie以下，完成起動過程。
 如圖2所示
3）點動控制模式：該方式控制下，軟起動器的輸出電壓迅速增加至電動電壓U1并保持不變，改變U1的設定值，可改變電動機點動時的輸出電壓及輸出轉矩，圖3所示，該功能對試車判斷電機轉向或一些負載的定位風場方便。
 如圖3所示
3、軟啟動在風機上的應用
1）風機的特點：風機屬于大慣性負載，啟動時需要很長的斜坡上升時間，大型低壓風機（例如380V250KW風機）如果采用直接啟動，會對電網造
成較強干擾，有時可能對設備構成嚴重威脅。
2）軟啟動器啟動風機的優點：①風機使用軟啟動器，可以減少對上級電網的沖擊，降低啟動電流。②一般軟啟動器啟動時間1-120秒可供選擇，適合風機重載啟動時間的要求。③軟啟動器啟動重載風機也可以降低機械沖擊，延長風機使用壽命。
3）日常維護：風機一般啟動時電流過高，正常運轉后轉接旁路接觸器，軟啟動器脫離運行，所以日常維護非常重要。①不能頻繁啟動軟啟動器。正常情況要求軟啟動器啟動次數為10-20次/小時，帶負載啟動時間間隔2-5分鐘。否則可能降低軟啟動器內可控硅使用壽命，甚至燒毀。②平時注意軟啟動器的周圍通風散熱，及時清理灰塵、污垢。避免晶閘管因溫度過高損壞，同時也避免因積塵引起漏電、短路事故。③注意觀察風機運行情況，及時更換潤滑油等日常保養。延長設備使用壽命。
4、結束語
綜上所述不難看出，風機以及其它重載設備通過使用軟啟動器啟動克服了傳統控制結構的不足，而且使控制功能更加完善，隨著技術的不斷進步和對軟啟動器的不斷改進，將使軟啟動器更成熟，因此，軟啟動器廣泛應用大中型電動機是必然趨勢
|
