消防供水系統水泵控制與氣動方式存在的問題
1、在消防給水系統中，消防泵、噴淋泵能否隨時保證正常運轉時至關重要的。以往所設立的消防泵、噴淋泵在電控控制系統中，采用工頻（星角或自耦降壓?jiǎn)?dòng)方式）啟動存在較為嚴重的問題，這種控制方式，可靠性差，不穩定，每次啟動和停機過程中都會造成電的沖擊和機械的沖擊。因此而發生一系列的技術難題，如較大水泵的電機負荷啟動電流過高而容易造成控制系統死機或掉閘、斷電等事故的發生。同時對水系統造成水錘、對閥門、止回閥、以及水泵聯軸器等容易造成損壞，嚴重影響其設備的使用壽命，在消防工程上埋下了不可估量的隱患，既不安全，又不可靠。
2、應用星角或自耦降壓?jiǎn)?dòng)方式在消防設計規范是允許采納的，是符合設計規范的，但結合實際，在技術上存在著問題，不能確保消防設備的安全正常工作，
綜上所述工頻（星角與自耦降壓）啟動方式存在以下幾個主要問題：
1）電沖擊力大，2）機械沖擊力大，3)較大水泵電機需要人工輔助啟動，所以很難實現自動巡檢 4)較大電機帶負荷啟動不如關閉閥門難以自動、手動啟動，使啟動時間過長，延誤滅火時機。
二、用KSR軟起動器控制消防泵的作用和性能
（一）概述：

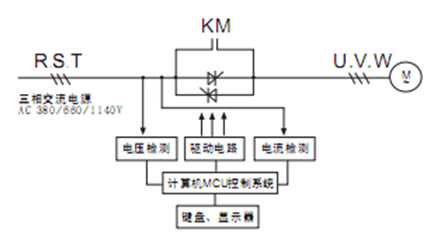

我公司生產的KSR系列軟起動器是采用三對反并聯的晶閘管連接到交流電機的定子回路上，利用晶閘管的電子開關作用，通過微處理器控制其觸發角的變化來改變晶閘管的開通程度，由此來改變電動機輸入電機大小，以達到控制電動機的軟啟動目的，當起動完成后，軟起動器輸出達到進線電壓，這時將通過旁路控制信號，自動控制旁路接觸器KM吸合，將電動機投入電網運行。如下圖所示
（二）KSR系列的軟啟動器有以下作用：
1、降低電動機的起動電流，減少配電容量，避免增容投資；
2、減少起動應力，延長電動機及相關設備的使用壽命；
3、平穩的起動和軟停車避免了水泵的喘振問題，水錘效應；
4、多種起動模式及寬范圍的電流、電壓等設定，可適應多種負載情況，改善工藝；
5、完善可靠的保護功能， 更有效的保護電動機及相關設備的安全；
6、可用于頻繁起、停場合。
（三）性能及優點：
采用KSR系列軟起動器，對較大的消防水泵不必關閥門啟動，完全可以直接啟動，在消防系統中，徹底解決了因水泵電機負荷大，啟動電流過高而造成死機或斷電等問題，這一技術主要在于微機控制電壓導通角，使起動電流，電壓在微機數字控制下，具有斜坡電壓、電流限制。斜坡電壓及電流可設定多種起動方式，使電機輸入電壓及電流在設定額定范圍內，降低和減小沖擊電流，循序漸進。達到平滑軟起動和軟停止效果，此項技術可達到機電一體化，自動化，無人操作，安全可靠。
|
