功能及特點:

1、采用組件式結構，模塊化安裝，維護方便；

2、采用32位數字信號處理器和高性能可編程邏輯器件CPLD，對裝置控制實時高效、可靠性高、穩定性好；

3、采用高抗干擾的光纖運輸技術，抗干擾能力強，高壓與控制部分完全電氣隔離，裝置運行安全可靠；

4、測量功能：三相電流分別測量，電壓測量，零序電流，負載率；

5、雷擊過電壓保護、操作過電壓保護、多種靜態、動態均壓處理、多重過電壓吸收保護技術；

6、保護功能：缺相、過流、過載、欠載、電流不平衡、晶閘管故障檢測、零序保護等完善的保護功能；

7、具有電壓斜坡、突跳+電壓斜坡、限流、電壓斜坡+電流限流、點動等起動方式，可設置起動時間間隔；

8、根據負載情況可選擇自由停車或軟停車

9、通訊功能：RS485通訊，MODBUS RTU協議�？刹捎蒙衔粰C進行集中控制。

使用環境及應用場合：

 1、供電電源：三相AC3KV，AC6KV AC10KV,(-15%~+10%)50Hz

 2、控制電源：AC220v（+10%，-15%），50HZ

 3、 使用電機：中壓三相異步電動機，同步電機

 4、 起動頻度：10次/每小時

 5、冷卻方式：自然冷卻

 6、保護等級：IP20(可按用戶要求定做）

 7、海拔高度：不超過2000米，超過須降容使用

 8、環境溫度：-25℃~+40℃

 9、相對溫度：95%無冷凝

10、 其他條件：無腐蝕性氣體，無導電塵埃，無劇烈震動（小于0.5G)通風良好

應用場合：

高壓固態軟起動裝置可廣泛應用于如下負載等：

泵類負載；離心機、鼓風機、引風機等風機負載；抽油機、空氣壓縮機、制冷壓縮機；傳輸帶；升降機、起重機、牽引機；攪拌機；球磨機、破碎機等。

工作原理：

      ZSR系列中壓電機固態軟起動器采用多個晶閘管串接于三相交流電壓和三相電動機之間，采用DSP通過光纖傳輸同時調節多個獨立的反并聯晶閘管閥組件的延時導通電角度、來改變三相電動機的交流輸入電壓，達到了恒流起動或電壓按一定斜率變化起動的目的，當起動完成后，三相旁路接觸器KM自動吸合，電動機投入電網運行。

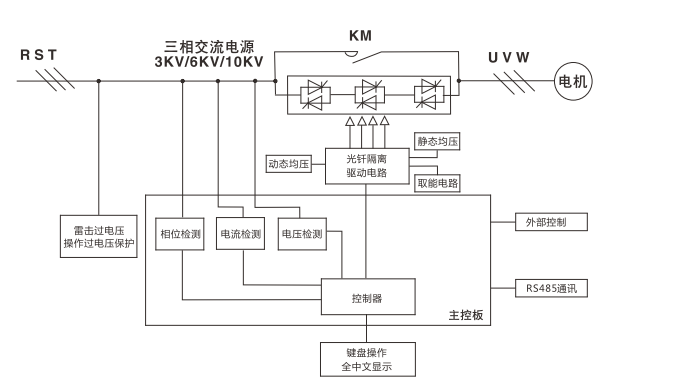

 工作原理示意圖：

ZSR主要技術指標：

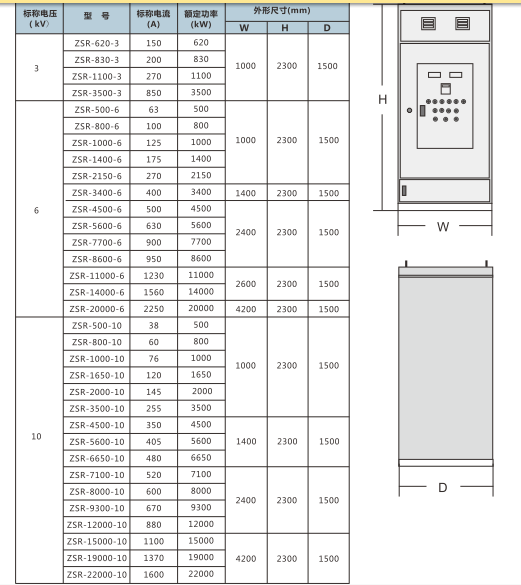

ZSR中壓軟起動裝置選型及外形尺寸：

訂貨須知

    用戶訂貨時需明確以下內容：

    1、電動機型號、額定電壓、額定功率、額定電流、額定轉速；

    2、負載類型；

    3、裝置主回路進出線方式；

    4、如有特殊要求，請與公司聯系并在訂貨時說明。
