產品特點：

① 整流變壓器采用高導磁率冷軋硅鋼片，設計成三相五柱式，六相或十二相無平衡電抗器輸出的結構，比一般三相三柱式整流變壓器節能10%左右。
② 具有自動穩壓限流、穩流限壓的功能,輸出電壓、電流連續可調。
1） 穩壓限流功能：整流器在該狀態下工作時，若負載變化，則呈現電壓穩定、電流隨負載變化而變化。當電流達到或將超過額定電流時，自動處于限流狀態，即最大電流不超過額定電流，電壓則下降。
2） 穩流限壓功能：整流器在該狀態下工作時，若負載變化，則呈現電流穩定、電壓隨負載變化而變化。當電壓達到或將超過額定電壓時，自動處于限壓狀態，即最大電壓不超過額定電壓，電流則下降。
③ 具有高可靠的過流、短路保護功能。
當負載電流超過額定值的50%時，整流器將自動封鎖輸出脈沖，動作時間10ms并保持到設備正常，并重新啟動。
④ 具有欠壓、缺相保護功能
當三相電源線出現欠壓、缺相時，整流器將自動封鎖輸出脈沖，動作時間10ms并保持到三相電源電壓正常，重新啟動。
⑤ 本產品設有遠程控制箱或配供多臺設備使用的計算機集中監控系統（需在訂貨時說明）。
⑥ 主變壓器采用兩次真空浸漆或熱浸漆、烘干。
⑦ 三相集成觸發控制板具有多重保護措施，是一塊新穎抗干擾強的集成雙脈沖觸發電路，性能先進，輸出波形好，運行可靠，調試方便。
⑧ 具有軟啟動功能，防止大電流沖擊，延長設備壽命，保證了鍍層或氧化膜的質量。
⑨ 采用計算機標準化設計，整機結構合理，控制線路密封防腐設計，體積小、重量輕，裝卸方便，便于安裝維修，箱體采用噴塑處理，既防腐又美觀。

1、主要技術參數

2、接線端子與參數

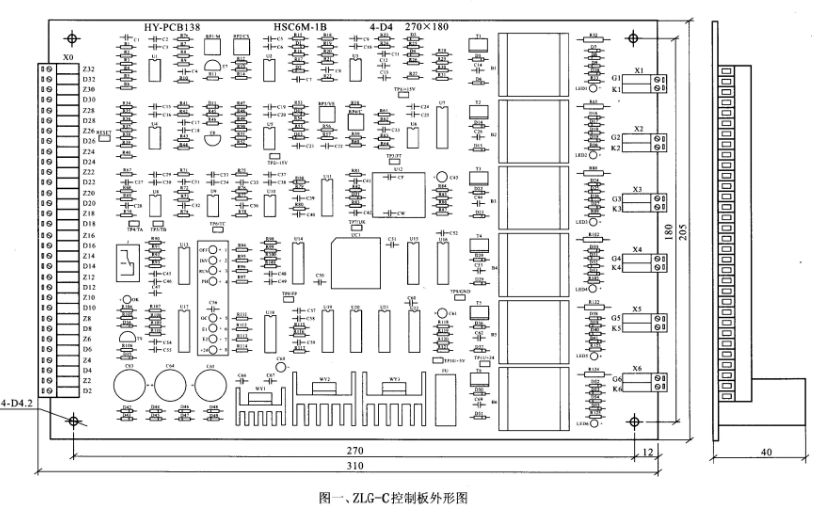

主連接器X0，共32線，端子號排列請參考響應外形圖，各端子功能見表一

3、主電路與同步電路相位

       同步電路與主電路應同相位，如果主變壓器接法為11點時，則同步變壓器為△/Y-11。

4、發光二極管

5、電位器

  5.1  RP1/M：穩流環調零電位器。在穩流給定位零時，調整此電位器，使輸出電流為零。

  5.2  RP2/CS：電流給定積分器積分時間設定電位器。

  5.3  RP3/VS：電壓給定積分器積分時間設定電位器。

  5.4  RP4/C：最大輸出電流設定電位器，當有電流反饋時可設定最大輸出電力，順時針方向為增大，過電流保護值為最大輸出電流設定值的1.5倍，由內部自動設定。

  5.5  RP5/OC：過電流設定電位器，順時針方向為增大。

1、調試

  1.1  將控制板上的RP1、RP2、 RP3、RP4、RP5電位器旋至中間位置，合控制板電源，控制板上各發光二極管指示應正常。

  1.2  開環手動調節：將板外K1開關旋到手動位置，調節板外給定電位器RP11為零給定，帶上適當負載，合主電路。調節給定電位器RP11，測試點TP7/UK電壓應從0~15V變化，主電路直流電壓應由從小到大平穩變化，中間不發生跳變，說明同步電路與主電路相位關系正確。

   1.3 閉環穩壓調節：將板外K1開關旋到自動位置，K2開關旋到穩壓位置，帶上適當負載，合主電路，合起動端，裝置進入穩壓工作狀態。調節給定電位器RP11，主電路直流電壓應由小到大平穩變化，說明電壓反饋信號正常。

   1.4閉環穩流調節：將板外K1開關旋到自動位置，K2開關旋到穩流位置，帶上額定負載，合主電路，合起動端，裝置進入穩流工作狀態。調節給定電位器RP11，主電路直流電流應由從小到大平穩變化，說明電流反饋信號正常。

   1.5 在閉環穩流狀態下，當給定為零時，調板內RP1/M調零電位器，可使主電路電流為零。

   1.6 過電流調整（ZLG-C)：順時針旋RP4/C限流電位器到最大，調節RP5/OC過流電位器，可整定主電路過電流值，順時針旋轉為電流增大。

   1.7 最大電流限制調整：調班內RP4/C限流電位器，順時針旋轉為電流增大，可限制主電路最大輸出電流。

   1.8 在閉環狀態下，如果系統發生振蕩，可以調整PI調節器時間常數，電流環衛R26，C12，電壓環衛R43，C18。一般情況下改變比例電阻或積分電容均可使系統穩定工作。

2、注意事項

  2.1 當電流反饋信號取自分流器時，電壓反饋信號應在靠近分流器端取電壓，并注意電流、電壓反饋信號的極性。

  2.2 當電流反饋信號取自互感器，電壓反饋信號直接取自直流側時，還應將電壓反饋信號負端Z28接控制板地Z14端。

  2.3  為防止主電路合閘沖擊，控制板應先通電，主電路后通電，主電路通電時或通電后合控制板起動端。
